走心機—精密加工中心VA3（品牌：日本津上）
走心機—精密加工中心VA3（品牌：日本津上）
走心機—精密加工中心VA3（品牌：日本津上）
一、精密加工中心—精密加工中心VA3（品牌：日本津上）機床結構主圖與結構圖
二、 精密加工中心—精密加工中心VA3 特征
特徵
? 快速移動 X.Y.Z 48m/min，主軸20,000min-1

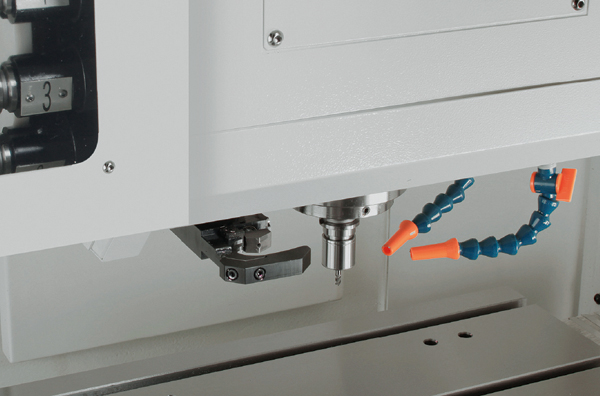

? 主軸與ATC、刀庫的分離構造
? 刀庫固定在立柱上部，對加工區域無影響。
只需主軸上下移動，刀具加工方案設計更為容易
? 標配刀庫可容納20支刀具 (刀具最大使用數：21支)
? 刀具可直接從機器正面手動插入主軸，刀具收納也更為方便
三、 精密加工中心—精密加工中心VA3 參數表
Feature
| 機床參數 | VA3 |
| X•Y•Z軸行程 | 500×400×350mm |
| 工作臺尺寸 | 650×400mm |
| 工作臺最大載重 | 250kg |
| 主軸轉速 | 200～20,000min-1 |
| 主軸電機輸出功率 | 9.0/3.7kW |
| 刀柄 | JIS B 6339-1998 BT30 |
| 長×寬×高 | 1,500×2,180×2,501mm |
| 機器重量 | 2,600kg |
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
